Свес крыши – это та ее часть, которая продолжает скат и выступает за границы стен наружу. Он опирается на стропила или специальные «кобылки» - элементы, наращивающие стропила до необходимой длины. На что нужно обратить внимание, проектируя карнизный свес и обустраивая его на крыше?
Какова оптимальная длина свеса?
Длина свеса меняется в первую очередь в зависимости от выбранного архитектурного стиля. Например, дом, построенный в стиле альпийского шале, предполагает очень протяженные свесы, их длина может составлять до трети длины стропил, а обширное пространство под ними традиционно используется для организации террас и балконов. В противовес этому можно рассмотреть дома в стиле «барнхаус», где в самом радикальном варианте карнизных свесов просто нет – скаты кровли сразу же переходят в плоскости стен.
Плюсы длинных свесов:
- Надежно защищают фасады от дождя;
- Позволяют сократить ширину отмостки по периметру дома;
- Дают комфортную тень.
Минусы длинных свесов:
- Увеличивают снеговую и ветровую нагрузку на крышу;
- Увеличивают риск образования снежных «карманов» на краях скатов;
- Требуют больше материалов – бруса, кровельного покрытия. Особо длинные свесы нуждаются в укреплении специальными кронштейнами.
- Ограничивают проникновение солнечного света в окна верхних этажей.
Как найти «золотую середину»?
- Свес длиной менее 400 мм не защищает стены от воздействия осадков;
- Свес длиной более 1000 мм требует использования дополнительных опор или серьезного усиления конструкции;
- Оптимальная длина свеса для кирпичных, каменных, газобетонных строений, а также домов с водостойкой отделкой составляет 500-600 мм.
- Для деревянных и каркасных домов лучше увеличить этот параметр до 600-800 мм.
Функциональное устройство свеса
Карнизный свес – сложный и ответственный узел кровли, обеспечивающий вентиляцию подкровельного пространства. Беспрепятственное движение воздуха от карниза к коньку позволяет удалить из кровельной конструкции случайную влагу, предотвращает гниение деревянных стропил и образование на крыше наледи и сосулек.
Рисунок 1. Устройство узла карнизного свеса
На рисунке 1 представлена схема устройства карнизного свеса. Эта схема неизменна для крыш с выносом стропил и без него, для утепленных и неутепленных кровель, кровель со сплошным настилом, двумя или одним вентиляционным зазором.
Основные элементы узла:
- Капельник – это фартук свеса, защищающий фасад от стекания по нему воды. При монтаже крыши он устанавливается самым первым.
- Карнизная планка – элемент, защищающий от воды нижнюю доску обрешётки и лобовую доску.
- Вентиляционный элемент Клобер - применяется для обеспечения вентиляции подкровельного пространства. Способствует выравниванию первого ряда черепицы по всему скату по высоте и защищает от проникновения птиц, насекомых и попадания посторонних предметов под кровельное покрытие. Он устанавливается на карнизном свесе под первый ряд черепицы и крепится коррозионностойкими саморезами к первому ряду обрешетки.
- Вентиляционная лента - Применяется для оформления карнизного свеса, обеспечения вентиляции и защиты от проникновения птиц и попадания посторонних предметов. Крепится саморезами к наружными торцам контробрешетки и к бруску обрешетки первого ряда.
Важно! Общая площадь входных отверстий для притока воздуха должна составлять не менее 200 кв.см на 1 п.м.
Карнизный свес и водосток
Устройство карнизного свеса усложняется необходимостью размещения на нем элементов водоотводящей системы.
При монтаже не рекомендуется располагать желоб ниже уровня вентиляционного зазора – есть риск того, что наледь, образующаяся в желобе, перекроет вход воздуха и затруднит вентиляцию подкровельного пространства.
Рисунок 2. Карнизный узел с высокорасположенным желобом
Механическое крепление низкорасположенного желоба водосточной системы к стропилам или подшивке свеса допускается только в снеговых районах 1 и 2 в соответствии с СП 20.13330 «Нагрузки и воздействия».

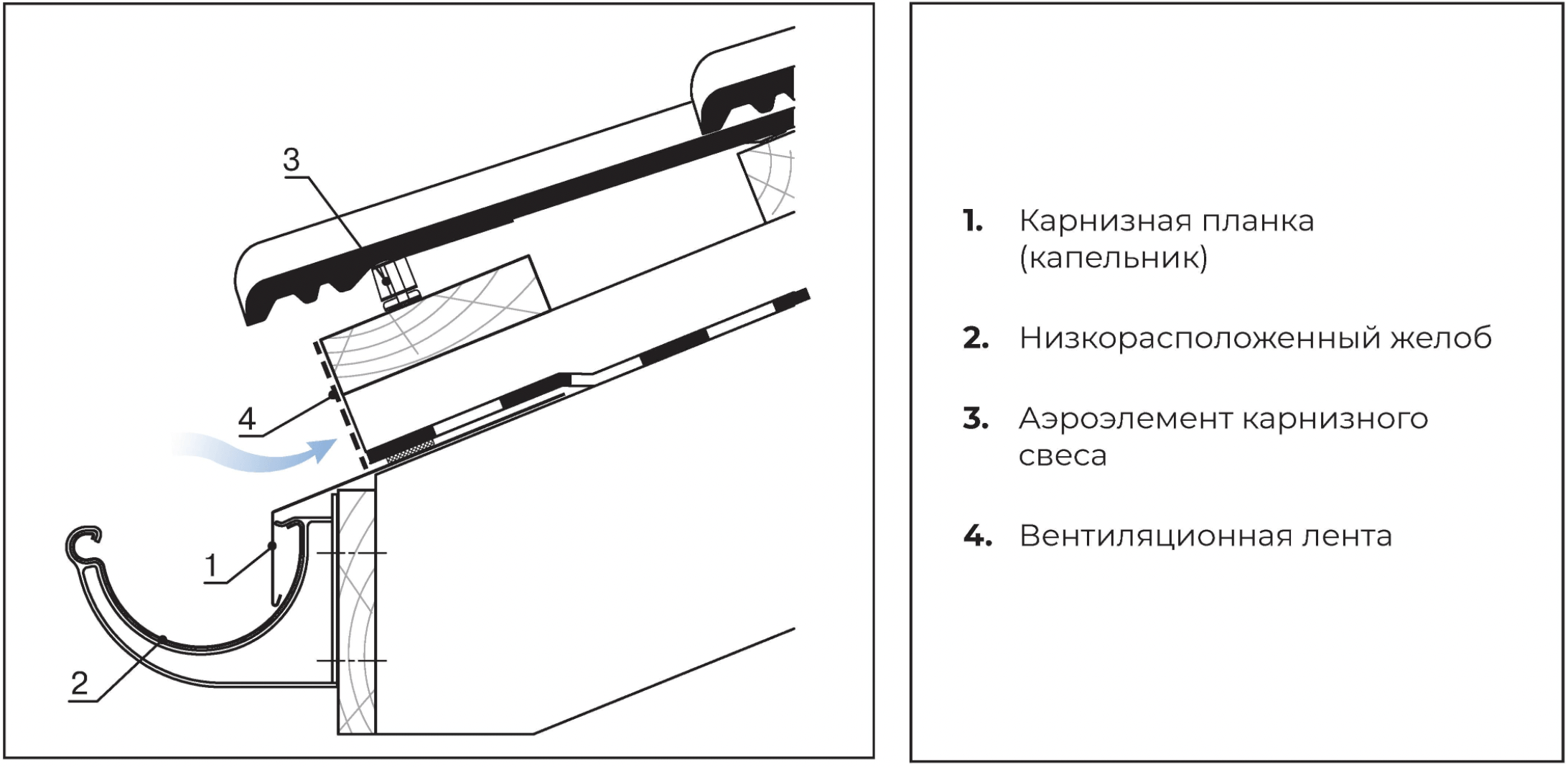

Рисунок 3. Карнизный узел с низкорасположенным желобом
Рисунок 4. Схема устройства карнизного свеса без водосточной системы
Подшивка свеса
Защищенное от ветра и осадков место под свесом часто привлекает птиц и крупных насекомых. Строя там свои гнезда, они шумят, мусорят, портят пленки и другие материалы, нарушают вентиляцию. Чтобы избежать нежелательного соседства, свесы подшивают, закрывая уютные укромные уголки. Подшивка свеса также защищает стропила от воздействия воды, и – в качестве бонуса! – дает возможность встроить в нее светильники, обеспечивающие красивую подсветку фасадов.
Чем подшить?
- Свесы можно подшить обрезной доской толщиной 1,5 – 2,0 см с зазором в 5-15 мм для вентиляции или же вагонкой. В последнем случае через каждые 1,5 м нужно установить несколько вентиляционных решеток. Подшивку можно выполнять как параллельно, так и перпендикулярно свесу кровли.
- Фиброцементный сайдинг – тоже вполне неплохой вариант. Только в панелях нужно просверлить вентиляционные отверстия или смонтировать их с небольшим зазором. Если щели получатся слишком широкими, с внутренней стороны стоит установить металлическую или обычную противомоскитную сетку.
- Самый современный и технологичный вариант подшивки – использование софитов, панелей, созданных специально для этой цели. Они изготавливаются из самых разных материалов – стали, алюминия, меди, пластика, дерева, и в них сразу предусмотрены отверстия для вентиляции.
Карнизный свес, как и любой ответственный кровельный узел, требует при монтаже и проектировании аккуратности и профессиональных навыков. Обращайтесь к проверенным специалистам и результат вас обязательно порадует!
