Устройство конька и хребтов на черепичной кровле

Устройство конька и хребтов на черепичной кровле

Устройство конька и хребтов на черепичной кровле

Устройство конька и хребтов на черепичной кровле

Согласно СП 17.13330.2016 КРОВЛИ (Актуализированная редакция СНиП II-26-76) конек – это верхнее горизонтальное ребро крыши, образующее водораздел, а хребет – это ребро крыши, образованное расходящимися скатами. Это крайне важные элементы крыши, от качества выполнения которых зависит срок ее службы и внешний вид.

Коньки и хребты защищают стыки скатов от проникновения осадков под кровлю. При этом благодаря наличию вентиляционных зазоров, они помогают эвакуировать теплый воздух и водяные пары из утеплителя и подкровельного пространства.

Рассмотрим монтаж конька над теплым чердаком с мансардой с использованием диффузионной мембраны.

Основные этапы подготовки кровли к монтажу коньков и хребтов

До начала монтажа нужно рассчитать необходимое количество столбцов черепицы на скате, с учетом того, чтобы вынос черепицы за пределы крайних стропил не превышал 30 см. На основании этого расчета определяют ширину конька, а также точки установки крайних рядовых и коньковых черепиц.



Расчет ширины скатов

Рисунок 1 – Расчет ширины скатов

Первый элемент, который устанавливается на карнизном свесе – капельник. Он необходим для отведения конденсата с подкровельной гидроизоляции.



Установка карнизной планки (капельника)

Рисунок 2 – Установка карнизной планки (капельника)

Затем на скатах укладывают диффузионную мембрану «Дифорол». Край мембраны приклеивают к капельнику двусторонним скотчем.



Укладка диффузионной мембраны

Рисунок 3 – Укладка диффузионной мембраны

Внимание! При устройстве теплого чердака или мансарды с использованием диффузионной мембраны делать вырезы в районе конька для выпуска воздуха из утеплителя не нужно! Поэтому мембрана укладывается через конек с перехлестом не менее 5 см.

На скаты поверх мембраны набивают бруски контробрешетки. На коньке все бруски контробрешетки запиливают под одинаковым углом.



Монтаж брусков контробрешетки

Рисунок 4 – Монтаж брусков контробрешетки

На карнизном свесе устанавливают брусок нижней обрешетки. Зазор под карнизным свесом закрывают вентиляционной лентой. Размечают положение нижней опорной обрешетки. Верхнюю обрешетку устанавливают на расстоянии 2-4 см от линии пересечения брусков контробрешетки.



Установка верхней приконьковой обрешетки

Рисунок 5 – Установка верхней приконьковой обрешетки

Ошибка! Если верхняя обрешетка закреплена слишком низко, то коньковая черепица не сможет прикрывать верхний край рядовой, под кровлю будет проникать вода.

Для каждого ската шаг обрешетки рассчитывают таким образом, чтобы получить целое число рядов черепицы. Положение обрешетки определяют разметочной шнуркой. Бруски обрешетки крепятся на контробрешетку строго горизонтально.

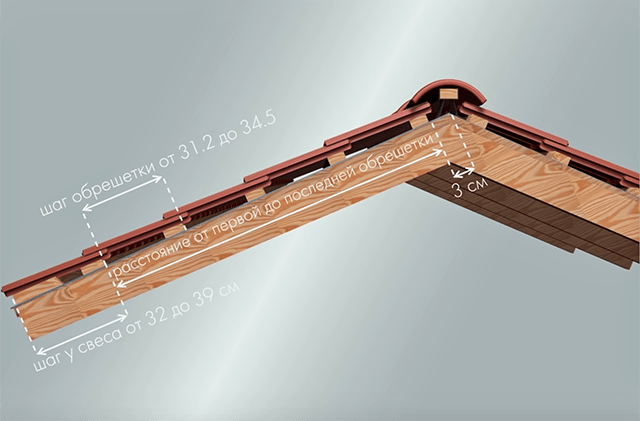

Расчет шага обрешетки на скате

Рисунок 6 – Расчет шага обрешетки на скате

  • На будущем фронтонном свесе проводят разметку вертикальной линии обрезки обрешетки и определяют уровень установки крайней коньковой черепицы. Бруски обрешетки отрезают по вертикальной разметке. Капельник отрезают на ширину лобовой доски. На выносе обрешеток снизу крепят брусок контробрешетки. Торцы закрывают лоскутом мембраны. Поверх нее к торцам обрешеток прибивается лобовая доска. Лишнюю пленку отрезают и закрепляют на доске степлером.
  • При наличии водосточной системы монтируют пластиковый фартук свеса. На всех скатах устанавливают аэроэлемент свеса.
  • На большом скате по нанесенной разметке укладывают рядовую черепицу.

Установка конькового бруска и укладка коньковой черепицы

Коньковая черепица крепится к коньковому бруску, но лежит на волнах рядовой черепицы. Такая конструкция обеспечивает эффективную вентиляцию подкровельного пространства.



Схема основного конька

Рисунок 7 – Схема основного конька

Чтобы грамотно установить коньковую черепицу, нужно определить высоту установки конькового бруска. Для этого на волны рядовой укладывают по 2 коньковых черепицы. Возле узкого конца коньковой черепицы на впадины верхнего ряда кладут линейку, которая будет использоваться в качестве базы для измерений. Затем измеряют расстояние от линейки до нижней поверхности коньковой черепицы.



Вычисление оптимальной высоты конькового бруска

Рисунок 8 – Вычисление оптимальной высоты конькового бруска

Щель между коньковой черепицей и верхом конькового бруска должна составлять 8-10 мм.

Пример: расстояние до коньковой черепицы равно 5,5 см., значит расстояние от линейки до верха конькового бруска должно составлять 4,5см.

Не снимая верхних рядовых черепиц, на верхних обрешетках отмечают место установки крайнего крепления конькового бруска. Отметка должна приходиться на центр волны черепицы. Затем производят разметку под места следующих креплений конькового бруска с шагом 60 см. К краю конька прикладывают крепление с обрезком бруска. Его верхний край должен находиться на рассчитанной высоте 4,5 см. На ножках крепления отмечают линию пересечения с внутренней гранью верхней обрешетки.



Разметка положения кронштейнов конькового бруска

Рисунок 9 – Разметка положения кронштейнов конькового бруска

Две рядовые черепицы снимают, после этого крепление конькового бруска выставляют по сделанным отметкам и фиксируют на каждой обрешетке саморезами. В тех местах, где будут устанавливаться крепления, черепицы верхнего ряда снимают. Между крайними креплениями натягивают шнурку, с помощью которой устанавливают промежуточные крепления. Затем их фиксируют к обрешетке саморезами.



Установка промежуточных кронштейнов на коньке

Рисунок 10 – Установка промежуточных кронштейнов на коньке

Коньковый брусок устанавливают в крепления. При этом его торец должен быть выставлен заподлицо с краем боковой черепицы, для чего необходимо подрезать верхний стык лобовых досок. Затем брусок фиксируют ко всем креплениям гвоздями или саморезами.

Ошибка! Если коньковый брусок установлен не на специальном креплении, а набран из досок, установленных заподлицо с черепицей, то это нарушает вентиляцию подкровельного пространства, поэтому на карнизном свесе могут образовываться сосульки, а в утеплителе – конденсат.

Установка аэроэлемента конька

Для вентиляции конька и его защиты от попадания влаги используется специальный аэроэлемент. Например, Фигаролл +.

Рулон раскатывают по коньковому бруску и крепят степлером по центру с шагом 30 см. Фигаролл растягивают в стороны, чтобы открыть вентиляционные отверстия. После удаления всех защитных полос с краев рулона его прижимают руками к верхушкам волн рядовых черепиц, а затем продавливают по впадинам.

Внимание! Среднюю вентилируемую часть рулона нельзя прижимать к коньковому бруску!

Лоскут аэроэлемента закрывает торец конькового бруска и фиксируется степлером. Поверх него закрепляют торцевой элемент.

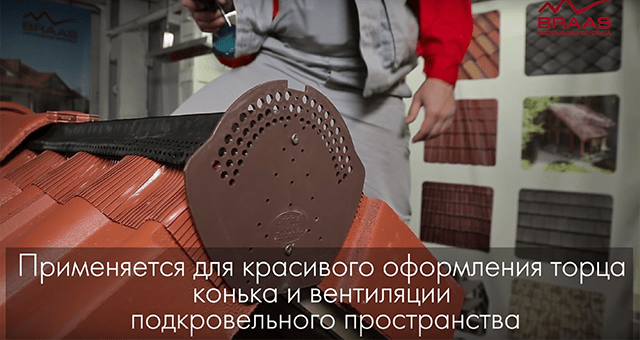

Крепеж торцевого конькового элемента

Рисунок 11 – Крепеж торцевого конькового элемента

Монтаж коньковой черепицы

Крайний коньковый зажим устанавливают при помощи 2 саморезов посередине конькового бруска с выносом за торцевой элемент до наружного края боковой черепицы. Крайнюю коньковую черепицу устанавливают в зажим широким краем и фиксируют саморезами сквозь следующий зажим. При этом зазор между краем черепицы и зажимом должен составлять 5 мм.



Крепление конькового зажима на Фигаролл

Рисунок 12 – Крепление конькового зажима на Фигаролл

В коньковом зажиме имеется отверстие со свободным ходом примерно 1 см. это позволяет регулировать шаг установки коньковых черепиц и добиваться покрытия всей длины конька без подрезки крайних элементов.

Монтаж хребта и малого конька

При обустройстве хребтов вальмовой кровли последовательность операций аналогична монтажу конька.

Ошибки при монтаже черепицы. Какие могут быть и как их избежать

Сначала раскатывают диффузионную мембрану с нахлестом на соседний скат не менее 5 см. Мембрана фиксируется на накосной стропильной ноге степлером и приклеивается к капельнику с помощью двухстороннего скотча. Диагональные контробрешетки набивают вплотную к накосной стропильной ноге. Внизу они запиливаются заподлицо с карнизным свесом, а сверху – под углом, для точной стыковки друг с другом. Затем на треугольном скате крепят вертикальные обрешетки. Конек укрывают сверху отдельным полотном диффузионной мембраны, а по уложенной мембране набивают бруски контробрешетки.

Секрет мастера: Чтобы обеспечить хорошую вентиляцию, между брусками контробрешетки скатов и контробрешетки хребтов нужно оставлять зазор не менее 5 см!

По карнизному свесу устанавливают нижнюю обрешетку и крепят вентиляционную ленту.

Положение нижней опорной обрешетки определяют также, как на основном скате. Расчет шага обрешетки на трапециевидных скатах тоже производят по тому же алгоритму.

Важно! На треугольном скате верхняя точка разметки должна находиться на 3-5 см ниже нижней точки обрешетки на соседнем скате. Для этого в верхней части треугольного ската на диагональных контробрешетках набивают 2 дополнительных бруска.

Укладка черепицы на треугольном и трапециевидном скатах

Для определения границ подрезки черепицы по центру накосной стропильной ноги временно устанавливают хребтовый брусок. Черепицу на трапециевидном скате укладывают снизу вверх и по возможности справа налево.



Укладка черепицы на трапециевидном скате

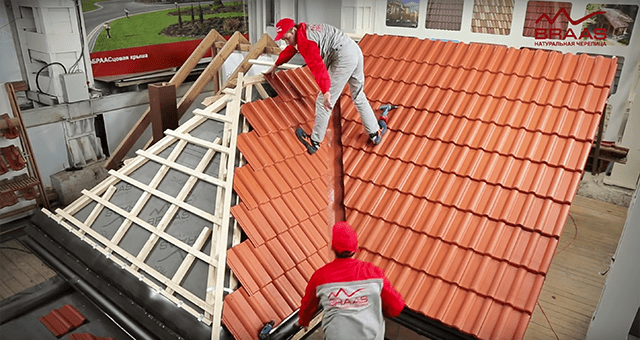

Рисунок 13 – Укладка черепицы на трапециевидном скате

Вдоль хребтового бруска черепицу подрезают по диагонали с зазором 1-3 см. Чтобы избежать использования маленьких треугольных обрезков, применяют половинчатую черепицу. Ее укладывают на расстоянии целой рядовой черепицы, тем самым сдвигая линию отреза на 15 см. Укладку черепицы на треугольном скате производят, начиная от центра вправо и влево по направлению к хребтам.



Подрезка и укладка черепицы на хребтах

Рисунок 14 – Подрезка и укладка черепицы на хребтах

Разметка и укладка коньковой черепицы на хребтах

Для правильной укладки черепицы на хребте предстоит рассчитать оптимальную высоту хребтового бруска. Временно установленный брусок снимают, а на верхнем и нижнем концах хребта на волны рядовых черепиц укладываются по 2 коньковых черепицы.



Расчет высоты хребтов вальмовой кровли

Рисунок 15 – Расчет высоты хребтов вальмовой кровли

В качестве базы для измерений используют верхнюю плоскость накосной стропильной ноги. Измерения проводят с узкого конца коньковой черепицы.

Пример: расстояние от конца стропильной ноги до нижнего края коньковой черепицы составляет 21 см., расстояние до верха хребтового бруска должно составлять не меньше 8-10 мм. Следовательно, верхняя плоскость хребтового бруска должна находиться на расстоянии 20 см.

Крепления хребтового бруска фиксируют саморезами на диагональной контробрешетке. Между верхним и нижним креплениями натягивают шнурку. Промежуточные крепления выставляют по шнурке с шагом 60 см и фиксируют на контробрешетке двумя саморезами с каждой стороны.



Установка крепления хребтового бруска

Рисунок 16 – Установка крепления хребтового бруска

Хребтовый брусок устанавливают в крепления и фиксируют с двух сторон саморезами. После установки хребтового бруска подрезанные рядовые черепицы крепят зажимами, которые фиксируются саморезами на противоположной стороне хребтового бруска.

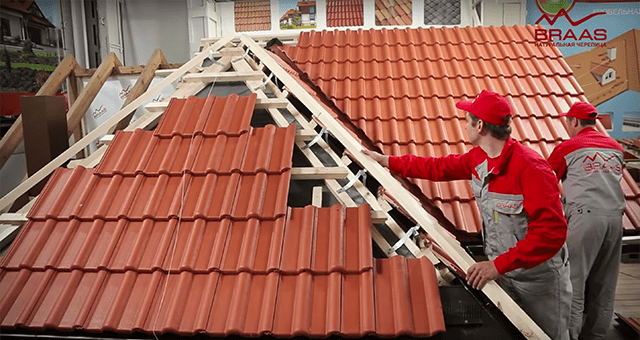

Монтаж хребтового бруса

Рисунок 17 – Монтаж хребтового бруса

Если при подрезке черепицы пришлось удалить опорный шип, то в качестве опоры для треугольного фрагмента черепицы используют саморез, вкрученный на необходимую глубину в набитую на этом месте обрешетку.

Вальма и стык конька и ската

Начальную хребтовую черепицу устанавливают с небольшим выпуском и закрепляют в хребтовом бруске двумя саморезами через заранее просверленные отверстия в верхней и средней частях черепицы. Через отверстие в верхней части коньковую черепицу крепят к коньковому бруску саморезом. Одновременно он закрепляет коньковый зажим, фиксирующий нижний край следующей коньковой черепицы. Все коньковые зажимы устанавливают точно по осевой линии, нанесенной на Фигаролл, обеспечивая зазор между зажимом и коньковой черепицей в 5 мм.



Установка начальной хребтовой черепицы

Рисунок 18 – Установка начальной хребтовой черепицы

В верхней части вальмы Фигаролл укладывают с перехлестом на другой скат. Фигаролл на обоих хребтах фиксируют сверху небольшим бруском и укрывают таким же материалом, раскатанным по коньку.

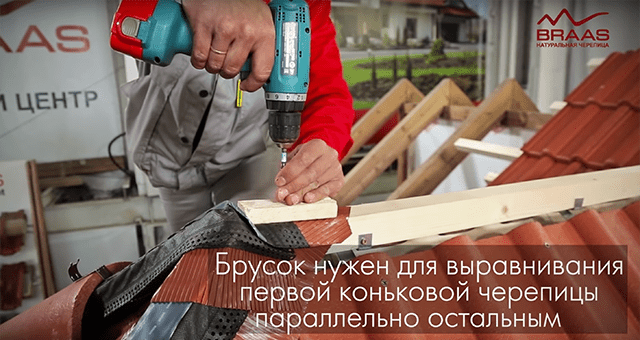

Фиксация бруском обоих хребтов Фигароли

Рисунок 19 – Фиксация бруском обоих хребтов Фигароли

Верхние хребтовые черепицы плотно подрезают в верхней точке вальмы по линии стыка. В месте стыка коньковая черепица должна быть длиной не менее 23 см.

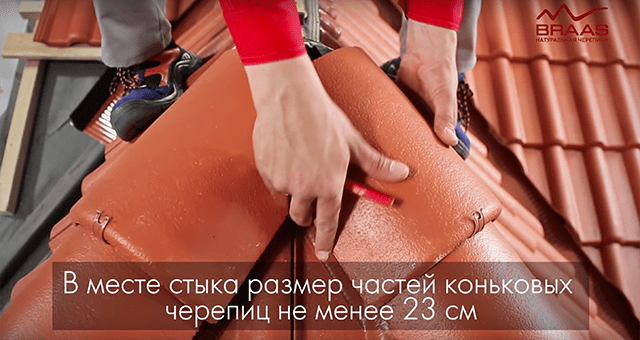

Место стыка коньковой черепицы

Рисунок 20 – Место стыка коньковой черепицы

Вальмовую черепицу накладывают сверху. Ее контур отмечают на коньковых черепицах, которые затем отрезают на 6 см выше отмеченной линии и в верхней части – через кляммеры – крепят саморезами к хребтовому бруску. Вальмовую черепицу устанавливают в кляммеры на черепицах обоих хребтов и конька.



Установка вальмовой черепицы в кляммеры

Рисунок 21 – Установка вальмовой черепицы в кляммеры

Коньковые черепицы монтируют по обычной методике. Последнюю черепицу, выходящую на стык ендов, подрезают и фиксируют к коньку саморезом с обязательным использованием герметика. Срез крайней коньковой черепицы закрывают материалом Вакафлекс.

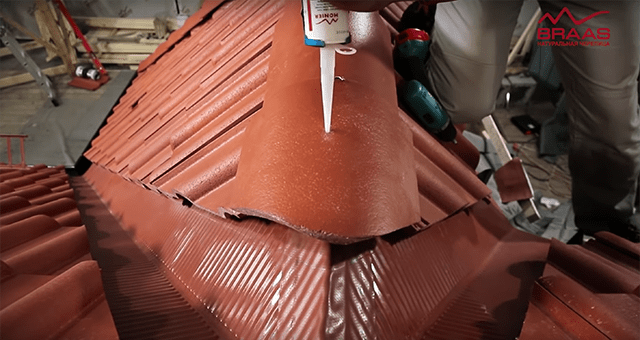

Фиксация последней коньковой черепицы с использованием герметика

Рисунок 22 – Фиксация последней коньковой черепицы с использованием герметика

Теперь можно коротко сформулировать общие принципы устройства конька:

  • Не перекрывать выход воздуха из подкровельного пространства;
  • Не прорезать диффузионную мембрану на коньке;
  • Коньковая черепица должна лежать на волнах рядовой черепицы, а не висеть на коньковом бруске.

Правильно смонтированные коньки и хребты будут надежно защищать кровлю от осадков и обеспечат ее эффектный внешний вид.
